مجموعه عظیم مشهد بخار با افتخار اعلام می نماید که کلیه انواع فیلتر شنی را با ارزانترین قیمت در بین تمامی شرکت های ساخت تجهیزات تاسیساتی تا 20% تخفیف ویژه و در اختیار خریداران قرار می دهد فروش استثنایی انواع فیلتر شنی فایبرگلاس - قیمت فیلتر شنی خانگی - کاتالوگ فیلتر شنی - طراحی فیلتر شنی - قیمت فیلتر شنی گالوانیزه - قیمت فیلتر شنی فلزی - لیست قیمت فیلتر شنی تخصص مجموعه بزرگ مشهد بخار می باشد.
مشهد بخار هم اکنون با بیش از 15 سال سابقه درخشان در ساخت تجهیزات تاسیساتی و به طور خاص متنوع ترین فیلتر شنی فایبرگلاس - قیمت فیلتر شنی خانگی - کاتالوگ فیلتر شنی - طراحی فیلتر شنی - قیمت فیلتر شنی گالوانیزه - قیمت فیلتر شنی فلزی - لیست قیمت فیلتر شنی را باضمانت اصالت و سلامت فیزیکی 100% تضمین شده در اختیار خریداران و مشتریان عزیز قرار می دهد و همچنین آماده همکاری با نهادها و ارگان های دولتی خصوصی و نیمه خصوصی فروشگاه ها و موسسات مختلف می باشد.
مجموعه عظیم مشهد بخار همچنین افتخار خود می داند که در ارائه انواع فیلتر شنی فایبرگلاس - قیمت فیلتر شنی خانگی - کاتالوگ فیلتر شنی - طراحی فیلتر شنی - قیمت فیلتر شنی گالوانیزه - قیمت فیلتر شنی فلزی - لیست قیمت فیلتر شنی با بهترین کیفیت حال حاضر ایران و جهان را برای مشتریان خود تدارک ببیند بنابراین شما هموطنان عزیز می تواند با خیال آسوده و بدون دغدغه هر نوع دلخواه از انواع فیلتر شنی را در مجموعه مشهد بخار بررسی و انتخاب نمایید و ما نیز به شما خریداران محترم تضمین پایین ترین قیمت موجود در بازار را خواهیم داد.

مشهد بخار انواع تجهیزات تاسیساتی صنعتی و ساختمانی را با تخفیف ارائه نموده و ارزانترین لیست قیمت فیلتر شنی فلزی و قیمت فیلتر شنی گالوانیزه و قیمت فیلتر شنی فایبرگلاس را به مشتریان خود تقدیم می نماید.

فیلتر شنی (Sand Filter) به مخزن‌هایی از جنس فولاد گالوانیزه، فایبرگلاس و استیل گفته می‌شود که به شکل‌های استوانه‌ای (و گاهی مربع) تحت فشار اتمسفریک ساخته می‌شوند. با تصفیه (فیلتراسیون) آب به صورت فیزیکی باعث حذف ذرات معلق موجود در آب نظیر گل، رنگ، ذرات معلق و ذرات حاصل از خوردگی می‌شوند.
فیلترهای شنی که با عبور آب از بستر شن و ماسه های دانه بندی شده، وظیفه جداسازی ذرات معلق (معمولا تا قطر 50 میکرون ) از آب در گردش را به عهده دارند، به عنوان پیش تصفیه باعث شفافیت و زلال شدن آب گردیده، ولی املاح و دیگر مواد شیمیایی موجود در آب را حذف و جذب نمی نمایند.
داخل مخزن فیلتر شنی با شن سیلیسی و یا آنتراسیت پر می‌گردد که معمولاً یک‌ لایه ذرات درشت روی نازل‌ها جهت جلوگیری از گرفتگی و سپس یک‌لایه ذرات ریز بر روی آنها ریخته می‌شود. در اثر عبور آب از خلل و فرج بین ذرات شن، ذرات معلق موجود در آب در میان شن ها گیر کرده و آب تقریباً عاری از ذرات معلق، در خروجی فیلتر شنی به دست می‌آید. البته جمع شدن ذرات معلق در خلل و فرج فیلتر شنی، باعث افزایش افت فشار جریان عبوری از فیلتر می‌گردد که اگر این افت فشار از حد معینی تجاوز نماید، باید شن های سیلیسی فیلتر شنی را شستشو داد.(بک واش)
نمونه فیلتر شنی رایج در منازل، همان فیلتر تصفیه آب یخچال ها و پیش فیلتر دستگاه‌های تصفیه آب خانگی است که به عنوان یک فیلتر شنی صرفا قادر به جذب ذرات درشت و ارائه آب زلال مصرفی می باشد.

ساخت و طراحی فیلتر شنی اصولی دارد که با رعایت آن می توان بهترین و با کیفیت ترین انواع فیلتر شنی فلزی و فایبرگلاس را ساخت.

فرآیند فیلتراسیون به عنوان یکی از مهمترین و شناخته شده ترین روش ها در تصفیه و زلال سازی آب و پساب کاربرد دارد. اساس کار صافی ها، تصفیه فیزیکی آب با به دام انداختن ذرات معلق در لایه های بستر فیلتر می باشد. آبی که می بایست تصفیه شود، از قسمت فوقانی دستگاه وارد و پس از عبور از لایه های بستر صافی و انجام فرآیند زلال سازی، از قسمت زیرین فیلتر خارج می شود. مخازن فیلترهای تحت فشار از ورق فولادی به ضخامت مناسب ساخته شده و با پوشش های ضدخوردگی از نوع اپوکسی، رنگ آمیزی می شوند. برای آب ها و پساب های خورنده و در کاربردهای خاص بدنه صافی ها از جنس فایبرگلاس و یا استنلس استیل عرضه می گردد. هر فیلتر دارای شبکه لوله کشی به همراه اتصالات و شیر آلات برای آب ورودی، خروجی، شستشوی معکوس، تخلیه هوا، فشارسنج و دریچه های بازدید جهت دسترسی به داخل فیلتر می باشد.
جمع ذرات معلق در بستر صافی، عامل افزایش افت فشار آب طی عبور از صافی می باشد. هرگاه افت فشار بیش از حد معین شد، صافی از مسیر تصفیه خارج و شستشو می شود. برای شستشوی صافی جرِیان آب معکوس می گردد، تا ضمن منبسط شدن بستر آلودگی های صافی زدوده گردد. به طور معمول جنس بستر صافیهای تحت فشار  شن، آنتراسیت و یا خاک دیاتومه می باشد. عمق و اندازه صافی به گونه ای طراحی می شود که در هنگام شتسشو معکوس فضای کافی برای انبساط بستر وجود داشته باشد فیلترهای شنی قابلیت جداسازی مواد معلق تا قطر50 میکرون را دارا می باشد.
عمده ترین کاربرد فیلترشنی عبارت است از:
•  پیش تصفیه R.O
• گرفتن فلاگهای تصفیه شیمیایی
• استفاده در صاف سازی آب استخرهای شنا
• تصفیه آب، تصفیه فاضلاب و استخرهای پرورش ماهی
ویژگی های فیلتر شنی:
• بدنه صافی 5 بار فشار را به خوبی تحمل می کند.
• سه لایه رنگ اپوکسی در قسمت داخلی بدنه و سطح خارجی بدنه صافی با ضد زنگ و رنگ مناسب پوشیده می شود.
•  مجهز به دریچه های بازدید بالا و پایین
• مجهز به شیر هواگیری و فشار سنج
• قابل تجهیز به سیستم اتوماتیک شست و شوی معکوس

مشهد بخار علاوه بر ارائه ارزانترین قیمت فیلتر شنی خانگی انواع محصولات خود را با کیفیت عالی المنت ها و قطعات برتر طراحی و تولید می کند.

فیلتر شنی دستگاهیست که دارای بستری از شن و ماسه های دانه بندی شده می‌باشد و عبور آب از این بستر سبب جداسازی ذرات معلق موجود در آب مثل گل ، رنگ ، باکتری ها ، جلبک ها و ذرات حاصل از خوردگی می شود. این ذرات تا حدود 50 میکرون قطر دارند. فیلتر شنی خانگی قادر است ذرات کوچکتر از محدوده دید چشم شما را تشخیص دهد.
آب آکواریم شما با فیلترهای شنی  مدل تمیزتر از کارکرد سایر فیلترهای شنی می شود، با این حال این نوع فیلتر کاملاً تمیز باقی مانده و نیاز به نگهداری کمتری نسبت به کارتریج یا سایر فیلترهای شنی دارد. فقط کافی است هر چند وقت یک بار یک پس شویی با یک چرخش ساده آب برای شفاف سازی ذرات شن موجود در فیلتر انجام شود.
مخزن فیلتر شنی ایستاده با شن سیلیسی پر می‌شود که جهت جلوگیری از گرفتگی نازل‌ها ، یک لایه ذرات درشت روی آن ها ریخته می‌شود و سپس با لایه ای از ذرات ریز پر می گردد. با عبور آب از بین خلل و فرج ذرات شن ، ذرات معلق مثل گل و رنگ ، باکتری و جلبک ها در میان شن های فیلتر گیر کرده و در نهایت در خروجی فیلتر شنی، آبی عاری از مواد معلق بدست می آید. جهت جلوگیری از افت فشار بدلیل جمع شدن ذرات معلق در خلل و فرج شن های فیلتر، سالی یکبار می‌توان شن های فیلتر شنی را از طریق پس شویی، پاکسازی کرد.

کاربرد این فیلترها
•    تصفیه آب حوض های پرورش ماهی
•    فیلتر فاضلاب های انسانی و صنعتی
•    تصفیه آب برگشتی برج های خنک کننده
•    حذف رنگ ها و مواد شیمیایی مثل فنل و مواد آروماتیک
•    تصفیه آب استخر ، آب های سطحی مثل رودخانه ها و چاه ها
•    فیلتر آب های صنعتی و آشامیدنی اعم از تصفیه خانه های شهری و صنعتی
•    در صورتی که فیلتر از نوع کربنی باشد جهت حذف کلر ، رنگ، طعم، بو و مواد آلی موجود در آب مورد استفاده قرار می گیرند.

در پایان مجددا تاکید می نماییم که ما در مجموعه بزرگ مشهد بخار تمام تلاش خود را به کار گرفته ایم تا بتوانیم تمام تجهیزات تاسیساتی از جمله انواع فیلتر شنی را با ارزانترین قیمت و تا 20% تخفیف ویژه و زیر قیمت سایر شرکت های فعال در ایران تامین نموده و بدون واسطه تقدیم مشتریان نماییم.

مجموعه عظیم مشهد بخار با افتخار اعلام می نماید که کلیه انواع منبع کویلی را با ارزانترین قیمت در بین تمامی شرکت های ساخت تجهیزات تاسیساتی و تا 20% تخفیف ویژه در اختیار خریداران قرار می دهد ارائه بهترین قیمت منبع کویلی - منبع کویلی چیست - ساخت منبع کویلی - منبع کویلی اسپیرال - منبع کویلی افقی تخصص مجموعه بزرگ مشهد بخار می باشد.

مشهد بخار هم اکنون با بیش از 15 سال سابقه درخشان در ساخت تجهیزات تاسیساتی و به طور خاص متنوع ترین قیمت منبع کویلی - منبع کویلی چیست - ساخت منبع کویلی - منبع کویلی اسپیرال - منبع کویلی افقی را باضمانت اصالت و سلامت فیزیکی 100% تضمین شده در اختیار خریداران و مشتریان عزیز قرار می دهد و همچنین آماده همکاری با نهادها و ارگان های دولتی خصوصی و نیمه خصوصی فروشگاه ها و موسسات مختلف می باشد.

مجموعه عظیم مشهد بخار همچنین افتخار خود می داند که در ارائه انواع قیمت منبع کویلی - منبع کویلی چیست - ساخت منبع کویلی - منبع کویلی اسپیرال - منبع کویلی افقی با بهترین کیفیت حال حاضر ایران و جهان را برای مشتریان خود تدارک ببیند بنابراین شما هموطنان عزیز می تواند با خیال آسوده و بدون دغدغه هر نوع دلخواه از انواع فیلتر شنی را در مجموعه مشهد بخار بررسی و انتخاب نمایید و ما نیز به شما خریداران محترم تضمین پایین ترین قیمت موجود در بازار را خواهیم داد.

جهت اطلاع از بهترین قیمت منبع کویلی و همچنین مشاوره رایگان فنی در زمینه انتخاب منبع کویلی موتورخانه و آب گرم خود با شماره های مندرج در سایت مشهد بخار تماس بگیرید.

قیمت منبع کویل دار وابسته به پارامترهای مختلفی از جمله ضخامت بدنه ، ضخامت عدسی های محدب مورد استفاده ، جنس کویل مصرفی و ... می باشد. بطور کلی قیمت منبع کویلی وابسته به سایز و ظرفیت و جنس مواد اولیه مصرفی از 3 میلیون تومان آغاز و تا بیش از 700 میلیون تومان در مصارف صنعتی ادامه دارد .

بطور مثال قیمت منبع کویلی برای 10 واحد مسکونی با متراژ هر واحد 120 متر مربع البته دارای کیفیت بالای مواد اولیه مصرفی نهایتا 7 میلیون تومان برآورد میگردد . البته قابل ذکر است با افزایش بهای تمام شده کویل ها و ورق گالوانیزه مورد استفاده در تولید منبع کویل دار بدلیل رشد قیمت مواد اولیه مصرفی و وجود تورم این قیمت روزانه در حال تغییر است .

برای خرید مناسب منبع کویلی قبل از هر چیز باید بدانید که منبع کویلی چیست و چه خصوصیاتی دارد و چه فاکتورهایی در کیفیت آن موثر هستند.

منبع کویل دار یا منبع کویلی نوع ساده تر از مبدل های حرارتی پوسته و لوله (shell &tube) می باشد. از منابع کویل دار برای تولید و ذخیره آبگرم مصرفی در مصارف خانگی ، تجاری و صنعتی سبک و نیمه سنگین استفاده می شود.

مخزن کویلی از یک استوانه فلزی ایستاده یا افقی بستگی به فضای موتورخانه ، دو عدد عدسی محدب در بالا و پایین و یک یا چند رشته کویل دار تشکیل شده است. قیمت منبع کویل دار پارامتری وابسته به ظرفیت ، کیفیت بدنه ، جنس و مقدار کویل ها و ... می باشد .

بدنه منبع کویلی از جنس ورق گالوانیزه گرم می باشد که از ضخامت ۳ تا ۱۶ میلیمتر بسته به ابعاد ظرفیت ، فشار و.... قابل تولید می باشد . کویل ها می تواند از جنس مس ، استیل یا گالوانیزه بر حسب نوع مصرف انتخاب شود . شکل ظاهری منبع کویل دار نیز مارپیچ یا اسپیرال ، حلزونی و یو شکل می باشد.

منابع کویل دار را بر اساس نحوه قرارگیری هندسی در سیستم می توان به دو دسته ایستاده و افقی تقسیم نمود که بسته به فضای در دسترس در داخل موتورخانه طراحی و استفاده می گردد.

منبع کویلی عمودی یا افقی از نظر کارآیی و استفاده تفاوتی با یکدیگر ندارند. اما به صورت کلی استفاده از منابع عمودی به دلیل اشغال سطح کمتر، بیشتر مورد استقبال قرار میگیرد.
منابع کویل دار از نظر نوع سیال گرم کننده

منابع کویل دار از نظر نوع سیال گرم کننده به دو نوع آب به آب و بخار به آب تقسیم می گردند. در صورتی که آبگرم مصرفی توسط آبگرم بویلر گرم شود به آن آب به آب و در صورتی که آبگرم مصرفی توسط بخار گرم شود به آن بخار به آب می گویند. از منابع کویل دار بخار به آب معمولا در پروژه های صنعتی یا بیمارستانی که جهت سایر مصارف دیگ بخار موجود می باشد استفاده می گردد.



ساخت منبع کویل دار در مجموعه صنعتی مشهد بخار با استفاده از ماشین آلات مدرن و آخرین فناوریهای دنیا به انجام رسیده و مطابق با آخرین استانداردهای جهانی است.

منبع کویل دار گروه صنعتی مشهد بخار ترکیبی از دوام و طراحی اختصاصی را ارائه می کند. این شرکت بیش از 15 سال است که انواع منبع کویلی را در اندازه و ظرفیت های مختلف، جهت استفاده درمراکز علمی، هتلها، بیمارستانها، مجتمع های مسکونی، تجاری و اداری، موسسات و مراکز مختلف صنعتی تولید میکند.
محاسبه حجم یا ظرفیت منبع کویل دار معمولاً بر حسب میزان تقاضای محل اعم از منازل مسکونی، کارخانجات، استخرها و ... محاسبه می‌شود. به طور مثال در استخر با دانستن تعداد شناگران و مقدار مصرف 50 لیتر برای هر نفر، و با ضرب کردن عدد بدست آمده در ضریب تقاضا (بین 0.4 تا 0.6) حجم مخزن به دست می آید که این میزان در ضریب 1.2 (ضریب ذخیره) ضرب می گردد.
ضریب تقاضا : ضریب تقاضا ضریبی است که که به دلیل همزمان نبودن استفاده ساکنین ( در ساختمان) ، شنا گران (در استخر ها) و ... از دوش ها و دستشویی ها در میزان مصرف ضرب می گردد.
ضریب ذخیره : منابع ذخیره آب در زمان استفاده ممکن است در پیک بار، به شدت آب کم کنند و آب سرد جبرانی وارد آنها شود که این آب سرد باعث سرد شدن کل منبع شده و حرارت دیگ، توان تامین گرمای مورد نیاز برای متعادل کردن حرارت را نخواهد داشت، به همین دلیل ضریبی به نام ضریب ذخیره منبع را در حجم مصرف بدست آمده ضرب می کنیم تا از یکنواختی درجه حرارت در زمان پیک مصرف اطمینان حاصل شود. این ضریب برای کاربری های مختلف، متفاوت است و برای استخر ها معمولا برابر با 1.2 در نظر گرفته می شود.
برای محاسبه ظرفیت مخزن مورد نیاز منبع کویل دار درجه حرارت آب مصرفی، درجه حرارت بویلر و دبی در گذر هر کدام مورد نیاز است. در صورت قرار دادن این اعداد در اختیار کارخانجات سازنده منبع کویل دار، توان محاسبه ظرفیت آن ها را خواهند داشت.

کلیه مراحل تولید منبع کویلی در شرکت مشهد بخار با حفظ جزییات مشابه شرکت کریر آمریکایی carrier  میباشد که بواسطه آموزش توسط متخصصین، در این شرکت مهیا گردیده است.

در کنار طرح و نقشه متمایز استاندارد، بکارگیری مرغوب ترین متریال اولیه و نیز ملحقات، بکارگیری ورق بدنه با ضخامتهایی بالاتر از استاندارد جهت بالا بردن طول عمر منبع کویل دار، تجهیزات ساخت و نوع عدسی های فشار قوی (تروسفریکال) بکار رفته مطابق آخرین نسخه استاندارد ASME توسط دستگاههای پرس و لبه زن پیشرفته می باشند.

مشهد بخار انواع منبع کویلی از جمله منبع کویلی اسپیرال و منبع کویلی افقی و عمودی را با بهترین کیفیت و قیمتهای استثنایی تقدیم مشتریان عزیز می نماید.

منابع کوئلی اسپیرال (هلیکال) نسل جدیدی از منابع تولید آب گرم مصرفی (بهداشتی) بوده که جهت افزایش راندمان در منابع سنتی دوجداره و منابع کوئل مسی و همچنین حذف عیوبی که گریبان گیر اینگونه از منابع بوده است در دو مدل ER و ESR طراحی و ساخته شده است.

منابع اسپیرال از طریق نوع خاص طراحی کوئل‌های خود توانسته ضریب انتقال حرارت را به طرز مطلوبی افزایش داده و با توزیع گسترده کوئل در کل حجم منبع مشکلات ناشی از تجمع رسوبات بر سطح کوئل را تا حد زیادی کاهش دهد. این منابع با جایگزین کردن تولید لحظه‌ای فضای ذخیره‌سازی آب گرم، توانسته مزیت‌های رقابتی خوبی را در هزینه تمام شده ساخت و صرفه‌جویی در پرت انرژی بدست آورند.

مزایا و مشخصات فنی:

    انتقال حرارت بالاتر نسبت به منابع کوئلی و منابع دوجداره به دلیل توزیع مناسب کوئل‌ها در داخل پوسته،
    دارای حفاظت کاتدی جهت جلوگیری از خوردگی،
    افزایش قابل توجه آبدهی به ازای سطح حرارتی برابر نسبت به منابع کوئل مسی و منابع دوجداره با افزایش ضریب تبادل حرارتی ناشی از طراحی خاص آن،
    امکان ساخت کوئل و پوسته با جنس‌های مختلف از جمله استنلس استیل،
    سرویس و نگهداری آسان،
    قیمت رقابتی در مقایسه با منابع کوئلی و دو جداره،
    امکان طراحی در فشارهای مختلف،
    امکان سرویس بدون استفاده از اسید،
    امکان انجام عملیات اسید‌شویی جهت رفع رسوب‌های احتمالی روی سطح کوئل و داخل پوسته،
    امکان ساخت مدل ESR با ظرفیت آبگیری بالاتر نسبت به ER با ظرفیت آبدهی برابر،
    فضاگیری کمتر نسبت به منابع دوجداره و منابع کوئلی.
در پایان مجددا تاکید می نماییم که ما در مجموعه بزرگ مشهد بخار تمام تلاش خود را به کار گرفته ایم تا بتوانیم تمام تجهیزات تاسیساتی از جمله انواع منبع کویلی را با ارزانترین قیمت و تا 20% تخفیف ویژه و زیر قیمت سایر شرکت های فعال در ایران تامین نموده و بدون واسطه تقدیم مشتریان نماییم.





مجموعه عظیم مشهد بخار با افتخار اعلام می نماید که کلیه انواع دی اریتور را با ارزانترین قیمت در بین تمامی شرکت های ساخت تجهیزات تاسیساتی و تا 20% تخفیف ویژه در اختیار خریداران قرار می دهد ارائه بهترین کاتالوگ دی اریتور - نقشه دی اریتور - دی اریتور pdf - قیمت دی اریتور دیگ بخار - انواع دی اریتور - محل نصب دی اریتور - نحوه نصب دی اریتور - اجزای تشکیل دهنده دی اریتور تخصص مجموعه بزرگ مشهد بخار می باشد.
مشهد بخار هم اکنون با بیش از 15 سال سابقه درخشان در ساخت تجهیزات تاسیساتی و به طور خاص متنوع ترین کاتالوگ دی اریتور - نقشه دی اریتور - دی اریتور pdf - قیمت دی اریتور دیگ بخار - انواع دی اریتور - محل نصب دی اریتور - نحوه نصب دی اریتور - اجزای تشکیل دهنده دی اریتور را باضمانت اصالت و سلامت فیزیکی 100% تضمین شده در اختیار خریداران و مشتریان عزیز قرار می دهد و همچنین آماده همکاری با نهادها و ارگان های دولتی خصوصی و نیمه خصوصی فروشگاه ها و موسسات مختلف می باشد.
مجموعه عظیم مشهد بخار همچنین افتخار خود می داند که در ارائه انواع کاتالوگ دی اریتور - نقشه دی اریتور - دی اریتور pdf - قیمت دی اریتور دیگ بخار - انواع دی اریتور - محل نصب دی اریتور - نحوه نصب دی اریتور - اجزای تشکیل دهنده دی اریتور با بهترین کیفیت حال حاضر ایران و جهان را برای مشتریان خود تدارک ببیند بنابراین شما هموطنان عزیز می تواند با خیال آسوده و بدون دغدغه هر نوع دلخواه از انواع دی اریتور را در مجموعه مشهد بخار بررسی و انتخاب نمایید و ما نیز به شما خریداران محترم تضمین پایین ترین قیمت موجود در بازار را خواهیم داد.

قیمت دی اریتور دیگ بخار بستگی مستقیم به ظرفیت دستگاه و نحوه ساخت و جزئیات فنی دی اریتور و قطعات داخل دی اریتور دارد.

وجود دی اریتور ها زمانی که میزان چگالیده برگشتی از ۲۵ درصد آب تغدیه دیگ بیشتر و دمای آن نیز از ۲۷۷ درجه فارنهایت بیشتر باشد لازم است. استفاده از سیستم های خودکار تغذیه دیگ (بدون دی اریتور ) زمانی توجیه پذیر است که فشار کاری دیگ از ۷۵psig کمتر بوده و یا میزان آب سرد جبرانی سیستم کمتر از ۲۵ درصد باشد.
دی اریتور ها جهت کار با بخار مستقیم از دیگ ، بخار اگزوز شده و یا هر دو طراحی شده اند. بخاری که از سیستم خارج می شود را می توان در دی اریتور ها مصرف نموده و در این صورت تقریبا مصرف سوخت ۱ درصد به ازای هر ۱۰ درجه فارنهایت افزایش درجه حرارت آب تغذیه دیگ بخار، کاهش یابد .

جهت دریافت کاتالوگ دی اریتور و نقشه دی اریتور و نحوه نصب دی اریتور تنها یک تماس با یکی از شماره های مندرج در سایت مشهد بخار کافیست تا تمامی کاتالوگها و اطلاعات درخواستی ارسال شود.

 دی اریتور  Deaerator جهت هواگیری (Deaeration) و حذف گازهای اکسیژن و اکسید کربن قبل از آزاد شدن آنها در محفظه دیگ بخار است این عمل باعث کاهش خوردگی دیگ، خطوط بخار و کندانس و نیز تجهیزات انتقال حرارت می گردد. دی اریتور موجب کاهش اکسیژن در آب تا کمتر از ۰.۰۰۵ سانتی متر مکعب در هر لیتر می شود ، به این حالت (Zero Oxygen) عاری از اکسیژن شدن گفته می شود و این میزان برای تجهیزات متداول آزمایش شیمیایی آب حد مبنا در نظر گرفته می شود.
بخشی از ناخالصی های مهم آب تغذیه دیگها ، گاز های موجود در آن می باشد. عمده این گاز ها را اکسیژن و اکسید کربن تشکیل می دهد. آب تغذیه دیگ حاوی این دو گاز مضر می باشد. اکسیژن محلول در آب موجب خوردگی شده و وجود گاز کربنیک آزاد موجب بروز خاصیت اسیدی (کاهش PH) و خورندگی و همچنین  تسریع در خورندگی اکسیژن می شود.
دی اریتور زمانی استفاده میشود که :
الف)فشار سیستم بیش از ۷۵psig باشد.
ب)سیستم بصورت پیوسته کار نماید.
ج)سیستمی که آب جبرانی آن بیش از ۲۵٪ باشد.

در یک طراحی استاندارد نقشه دی اریتور به نحوی طراحی می شود که بهترین راندمان در دفع گازهای زاید با حداقل هدر رفت انرژی حاصل آید.

 دی اریتور ها آب را به وسیله تماس مستقیم با بخار گرم کرده و گاز های غیر قابل تقطیر اکسیژن و دی اکسید کربن را از آن جدا می سازد، دستگاه بطور خودکار عمل کرده و در صورت وجود فشار بخار کافی به مراقبت کمی نیاز دارند.
بخار از قسمت بالای دی اریتور تخلیه خواهد شد. بخار بایستی ۱۲ اینچ تا ۱۸ اینچ بالا تر از ونت (تخلیه) رویت شوداگر بخار زیر ۱۲ اینچ  رویت شود  دی اریتور تمام گاز ها ( دی اکسید کربن ، سولفید هیدروژن و سایر گاز های غیر قابل کندانس ) را نمی تواند حذف نماید.
اگر آب سرد هم وارد دیگ شود هم ایجاد شوک های حرارتی می کند و باعث آسیب رسیدن به دیگ می شود و هم اینکه گاز های محلول نمی توانند از آب خارج شوند و خوردگی اتفاق خواهد افتاد . بنابر این یکی دیگر از وظایف دی اریتور گرم کردن آب تغذیه دیگ است. دی اریتور با کارکرد مطلوب باید دارای خصوصیات زیر باشد:
1.    اکسیژن محلول در آب را تا ۰.۰۰۵ سانتی متر مکعب در هر لیتر(5ppb) کاهش دهد. (معمولا ۷ تا ۴۰ پی پی بی کاهش می دهند)
2.    در اکسید کربن آزاد در آب را به صفر برساند.
3.    آب را تا درجه حرارت معادل فشار بخار اشباع موجود در دستگاه گرم کند.
4.    در کلیه دبی ها تا ۱۰۰ درصد ظرفیت بخوبی کار کند.
انواع دی اریتور ها
از نظر فشار کارکرد به دونوع اتمسفریک و تحت فشار تولید میشود.
دی اریتورهای آتمسفریک (Atmospheric Deaerators)
این نوع دی اریتورها عموما در سیستم های کوچک و کم فشار بکار می روند. ماکزیمم دمای کاری آنها ۲۱۲ درجه فارنهایت است. البته اغلب زیر این دما کار می کنند. دی اریتورها ی آتمسفریک نمی توانند مشابه سایر دی اریتورها ( که قادر به حذف اکسیژن آب در سطح پایینی هستند) عمل کنند. بنابراین در کاربرد هایی که نیاز به سطح اکسیژن کمتری دارند بایستی اکسیژن را توسط موادشیمیایی حذف کرد.
دی اریتور های تحت فشار (pressurized Deaerator)
از نظر ساختمانی به ۴ نوع تقسیم بندی می شوند.
1-دی اریتور Spray type deaerators
 این نوع دی اریتورها در تاسیسات کوچک مورد استفاده قرار می گیرند.
  2-دی اریتور Packed column type deaerators
این نوع دی اریتورها هم مانند دی اریتورها Spray type deaerators در تاسیسات کوچک مورد استفاده قرار می گیرند.
  3-دی اریتور Scerubber type deaerators
این نوع دی اریتورها برای مواردی که اختلاف دمای کندانس و آب تغذیه بیش از ۵۰ درجه سانتیگراد باشد مورد استفاده قرار می گیرند و عملکرد خوبی در این شرایط دارند.
  4-دی اریتور Tray type deaerators
 این نوع دی اریتورها در مواردی که اختلاف دمای کندانس و آب تغذیه کمتر از ۵۰ درجه سانتیگراد باشد استفاده می شوند و در این حالت عملکرد خوبی دارند معمولا در تاسیسات بزرگ مورد استفاده قرار می گیرند.


محاسبه حجم دی اریتور
مقدار ذخیره دی اریتور ۵ دقیقه تامین آب دیگ ها ، برای موتور خانه هایی که چگالیده ناچیزی به آن بر می گردد و یا اصولا بر نمی گردد و در موتورخانه هایی که از نظر فضا مشکل دارند توصیه می شود ولی معمولا برای ۱۰ دقیقه تامین آب دیگ ها طراحی می شوند.
گارانتی و خدمات پس از فروش دی اریتور  Deaerator ارائه شده توسط شرکت مشهد بخار بر اساس برند دارای مدت زمان متفاوت می باشد.
 در پایان مجددا تاکید می نماییم که ما در مجموعه بزرگ مشهد بخار تمام تلاش خود را به کار گرفته ایم تا بتوانیم تمام تجهیزات تاسیساتی از جمله انواع دی اریتور را با ارزانترین قیمت و تا 20% تخفیف ویژه و زیر قیمت سایر شرکت های فعال در ایران تامین نموده و بدون واسطه تقدیم مشتریان نماییم.

 مجموعه عظیم مشهد بخار با افتخار اعلام می نماید که کلیه انواع مبدل حرارتی را با ارزانترین قیمت در بین تمامی شرکت های ساخت تجهیزات تاسیساتی و تا 20% تخفیف ویژه در اختیار خریداران قرار می دهد ارائه بهترین مبدل حرارتی لوله ای - قیمت مبدل حرارتی - مبدل حرارتی آبگرم مصرفی - مبدل حرارتی استخر چیست - مبدل حرارتی صفحه ای - مبدل حرارتی پوسته و لوله - قیمت مبدل حرارتی موتورخانه - اجزای مبدل حرارتی تخصص مجموعه بزرگ مشهد بخار می باشد.
مشهد بخار هم اکنون با بیش از 15 سال سابقه درخشان در ساخت تجهیزات تاسیساتی و به طور خاص متنوع ترین مبدل حرارتی لوله ای - قیمت مبدل حرارتی - مبدل حرارتی آبگرم مصرفی - مبدل حرارتی استخر چیست - مبدل حرارتی صفحه ای - مبدل حرارتی پوسته و لوله - قیمت مبدل حرارتی موتورخانه - اجزای مبدل حرارتی را باضمانت اصالت و سلامت فیزیکی 100% تضمین شده در اختیار خریداران و مشتریان عزیز قرار می دهد و همچنین آماده همکاری با نهادها و ارگان های دولتی خصوصی و نیمه خصوصی فروشگاه ها و موسسات مختلف می باشد.
مجموعه عظیم مشهد بخار همچنین افتخار خود می داند که در ارائه انواع مبدل حرارتی لوله ای - قیمت مبدل حرارتی - مبدل حرارتی آبگرم مصرفی - مبدل حرارتی استخر چیست - مبدل حرارتی صفحه ای - مبدل حرارتی پوسته و لوله - قیمت مبدل حرارتی موتورخانه - اجزای مبدل حرارتی با بهترین کیفیت حال حاضر ایران و جهان را برای مشتریان خود تدارک ببیند بنابراین شما هموطنان عزیز می تواند با خیال آسوده و بدون دغدغه هر نوع دلخواه از انواع مبدل حرارتی را در مجموعه مشهد بخار بررسی و انتخاب نمایید و ما نیز به شما خریداران محترم تضمین پایین ترین قیمت موجود در بازار را خواهیم داد.

مناسبترین قیمت مبدل حرارتی لوله ای و دیگر تجهیزات تاسیساتی و موتورخانه ای در مشهد بخار تقدیم صنعتگران کشور می گردد.

همان طور که از نام مبدل حرارتی (heat exchanger) مشخص است، مبدل های حرارتی وظیفه تبادل حرارت بین دو سیال را به عهده دارند. سیالات تبادل کننده حرارت می توانند آب، گاز، روغن، هوا و ... باشند.
انواع مبدل های حرارتی در تاسیسات حرارت مرکزی و تهویه مطبوع:
•    مبدل حرارتی پوسته و لوله (shell & tube heat exchangers)
•    مبدل حرارتی صفحه ای (Plate heat Exchanger)
•    مبدل حرارتی هوا خنک یا پره ای (Fin Heat Exchanger)
هر کدام از مبدل های حرارتی فوق، خود به انواع ذیل تقسیم بندی می شوند:
•    مبدل حرارتی با جریان همسو
•    مبدل با جریان نا همسو
•    مبدل حرارتی  با جریان متقاطع

اجزای مبدل حرارتی پوسته و لوله در مشهد بخار از بهترین قطعات و با برترین تکنولوژی روز دنیا تولید می شود.

این مبدل ها کاربرد وسیعی در صنعت تاسیسات و تهویه مطبوع و استخر و حتی صنایع شیمیایی دارند. همان طور که از نام آن پیداست مبدل حرارتی پوسته و لوله از یک مخزن استوانه‌ای شکل بزرگ (پوسته) در فشار بالا و تعدادی لوله در داخل آن تشکیل شده است. مایع در داخل لوله‌ها حرکت می‌کند و آبگرم یا بخار بر روی لوله‌ها و درون پوسته جریان دارد. به علت تعداد زیاد این لوله‌ها و سطح تماس بالایی که ایجاد می‌کند، حرارت به مایع داخل لوله منتقل شده و مایع را گرم می کند.

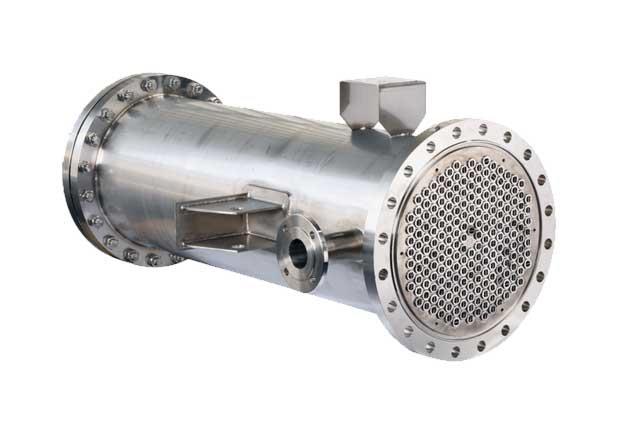

نوع مرسوم مبدل های گرمایی، مبدل های حرارتی پوسته – لوله ای است که بر حسب تعداد پاس های پوسته و لوله این مبدل ها خود دارای انواع مختلفی می باشند و ساده ترین آنها، دارای یک پاس پوسته و یک پاس لوله است که در شکل زیر نشان داده شده است. در این مبدل ها معمولا لبه هایی نصب می شوند تا با ایجاد تلاطم و ایجاد مؤلفه سرعت عرضی در جریان، ضریب جا به جایی سیال در قسمت پوسته افزایش یابد که به این لبه ها یا دیوارک ها بافل (Baffle) می گویند. مبدل های حرارتی دیوارک دار (Baffle) معمولا با یک پاس پوسته و دو پاس لوله و یا با دو پاس پوسته و چهار پاس لوله تولید می شوند.
در مبدل های حرارتی پوسته و لوله دارای بافل (صفحات هدایت کننده جریان)، جریان سیال سمت پوسته به صورت متقاطع با لوله ها در بین دو بافل مجاور جهت داده می شود.
مبدل های حرارتی پوسته و لوله ای U شکل دارای کم هزینه ترین ساختار هستند، زیرا تنها به یک صفحه لوله نیاز است. سطح داخلی لوله ها به دلیل خم U شکل تند، نمی توانند با وسایل مکانیکی تمیز شوند. در این مبدل ها تعداد زوجی از گذرهای لوله به کار می رود ولی محدودیتی از نظر انبساط گرمایی وجود ندارد.
A. لوله ها وظیفه تبادل حرارت را در مبدل حرارتی پوسته و لوله به عهده دارند، به گونه ای که در دو طرف جداره لوله در تماس با سیالات با دماهای متفاوت قرار دارند. در واقع لوله ها که سایز آن ها با هم متفاوت است، در مبدل پوسته و لوله نقش جدا کننده را بر عهده دارند. لوله ها معمولاً از جنس مس می باشند، البته بنا به کاربرد می توانند از فولاد ضد زنگ (استیل)، نیکل، آلومینیوم، برنج و تیتانیوم نیز باشند. اما با توجه به ضریب انتقال حرارت سیال درون یا بیرون لوله در هر سمت که این ضریب کم‌ تر باشد، می توان از لوله های پره دار از داخل یا پره دار از خارج استفاده نمود که به طبع هزینه ساخت آن بالاتر است.
B. پوسته مبدل حرارتی پوسته و لوله که به همراه تیوپ شیت ها وظیفه نگهدارنده لوله‌ها، اتصال ورودی و خروجی ها و ... را بر عهده دارد. عمل انتقال حرارت نیز داخل پوسته انجام می‌گیرد که ضخامت پوسته به فشار کار و قطر پوسته بستگی دارد.
در ساخت پوسته مبدل حرارتی پوسته و لوله معمولاً از فولاد یا فولاد ضد زنگ استفاده می‌گردد. چرا که باید انتقال حرارت آن در پایین ترین حد و تحمل فشار آن در بالا ترین حد ممکن باشد، روی پوسته مبدل حرارتی پوسته و لوله باید مسیر ورود و خروج آب - قلاب ‌آویز- اتصال تخلیه - محل نصب شیر اطمینان سنسور و... در نظر گرفته شود.

مبدل های حرارتی پوسته و لوله دارای آرایش های مختلف از نظر جریان سیال در سمت پوسته و سمت لوله می باشند و براساس سطح انتقال حرارت، فشار کار، افت فشارکویل، شیوه های ساخت و هزینه کنترل خوردگی و مسائل تمیز کاری، مورد انتخاب و استفاده قرار می گیرند. بافل ها در مبدل های پوسته و لوله برای افزایش ضریب انتقال گرما در سمت پوسته و همچنین برای مستقر نگه داشتن بهتر لوله ها استفاده می گردند.
با توجه به اطلاعات فنی و قیمت های مناسب ارائه شده انواع مبدل حرارتی در سایت تخصصی و معتبر مشهد بخار، صمیمانه امیدواریم شما کاربر گرامی ضمن مطالعه مشخصات فنی کامل ارائه شده، با اطمینان خاطر از گارانتی اصلی+تحویل سریع محصولات، مشهد بخار را جهت خرید محصول مورد نیاز خود (از یک محصول تا خرید عمده برای شرکت ها و پروژه های ساختمانی) در سراسر کشور و حتی در کشورهای همسایه و منطقه خاورمیانه انتخاب فرمائید.

قبل از خرید و انتخاب مبدل حرارتی ابتدا باید دانست که مبدل حرارتی استخر چیست و چگونه عمل می کند.

مبدل حرارتی استخر در واقع وسیله ای است برای انتقال حرارت بهینه؛ از یک سیال به سیال دیگر که به صورت غیر مستقیم به کار می رود.
در مبدل های حرارتی پوسته و لوله یک جریان از داخل لوله ها یا تیوپهای صاف حرکت کرده و جریان دیگر؛
در بین و اطراف تیوپها و در درون پوسته در حرکت میباشد به وسیله بافل ها در یک مسیر مشخص هدایت می شود.
مبدل های آب به آب ساده ترین و پر کاربرد ترین روش گرم کردن آب استخر ها می باشند.
به طور کلی مبدل های حرارتی دارای دو مدار گردش سیال هستند که؛ در یک مدار آب حاصل از تجهیزات مولد (دیگ ها) و در مدار دیگر آب گرم مورد نیاز شامل:
آب استخر، آب گرم مصرفی و غیره گردش می کند.
استفاده از سختی گیر برای تداوم کارایی مبدل های حرارتی و جلوگیری از تشکیل رسوب بر روی تیوپ ها و سطوح داخلی انتقال حرارت، بسیار مفید است.
مبدل های گرمایشی برای تامین آب گرم اویله نیاز به یک سیستم گرمایشی همچون دیگ آبگرم دارند.
بطور کلی همانطور که از نام مبدل حرارتی مشخص است مبدل های حرارتی وظیفه تبادل حرارت بین دو سیال را بعهده دارند.
سیالات تبادل کننده حرارت می توانند آب، گاز، روغن، هوا و … باشند.
 مزایای مبدل های پوسته و لوله را میتوان به شرح زیر نام برد:
•    در حجم کم ایجاد سطح بزرگی برای انتقال حرارت می کنند.
•    قابلیت استفاده برای دامنه وسیعی از مواد را دارند.
•    به راحتی تمیز می شوند.
مبدل های حرارتی همچنین در سیستم های گرمایشی استخر، سونا و جکوزی نیز مورد استفاده قرار می گیرند. در تصویری که در ادامه مشاهده می فرمائید، محل قرارگیری مبدل های حرارتی به عنوان سیستم گرمایش استخر در کنار دیگر تجهیزات استخر به طور دقیق تعیین شده است.
از مبدل های حرارتی صفحه ای بدلیل جنس بدنه استیل به سادگی برای گرمایش آب استخر استفاده می کنند، اما باید دقت کرد که مبدل حرارتی بعد از فیلتر و قبل از تجهیزات ضدعفونی کننده مانند کلر زن قرار گیرد.

برای انتخاب مبدل حرارتی آبگرم مصرفی فرمول های محاسباتی حرارت مرکزی را باید لحاظ کرد تا انتخاب مناسبی داشته باشید.

– بر پایه ی مطالب مذکور، می توانیم مقدار واقعی مصرف ابگرم و حجم منبع را با استفاده از فرمول های زیر در محاسبات حرارت مرکزی تعیین نماییم

ضریب تقاضا × حداکثر مصرف = مقدار واقعی مصرف
آبگرم در ساعت                آبگرم در ساعت

ضریب ذخیره منبع × ضریب تقاضا × حداکثر مصرف = حجم منبع
   آبگرم در ساعت                                             آبگرم

محاسبه  بار حرارتی آبگرم مصرفی درمحاسبات حرارت مرکزی (Q3)  :

پس از تعیین مقدار واقعی آبگرم مصرفی  که برابر است با حداقل ظرفیت حرارتی آبگرمکن، بار حرارتی آبگرم مصرفی را با استفاده از فرمول زیر تعیین می کنیم :

که در آن :              Q3 = V×8.33×(t2 – t1)

Q3:بار حرارتی آبگرم مصرفی  [Btu/hr]

  V :   مقدار واقعی آبگرم مصرفی بر حسب گالن بر ساعت [GPH]
 8.33:  وزن مخصوص آب بر حسب پاوند بر گالن

   t1 : دمای آب شهر ورودی به آبگرمکن ( معمولا 60 F )

  t2 : دمای آبگرم مصرفی خروجی از آبگرمکن [ F]

مثال 1 :مقدار واقعی مصرف، حجم منبع و بار حرارتی آبگرم مصرفی را برای خانه ایی با شش نفر سکنه محاسبه کنید. دمای آبگرم مصرفی را 140 F و دمای آب شهر را 60 F در نظر بگیرید.

حل :

مقدار واقعی مصرف آبگرم   =6×10×0.6=36[GPH]

گالن حجم منبع آبگرم     =6×10×0.6×1.4=50.4

Q3 :          36 ×  8.33×(140-60)=23990  [Btu/hr]
مثال 2 :در ساختمان هتلی وسایل بهداشتی زیر نصب شده است. مقدار واقعی آبگرم مصرفی ، حجم منبع و بار حرارتی آبگرم مصرفی را تعیین کنید، در صورتیکه دمای آب شهر و دمای آبگرم خروجی از آبگرمکن به ترتیب 60F و 140 F باشند.

1-دستشویی و توالت خصوصی      80  عدد
2-دستشویی و توالت عمومی        6  عدد
3-دوش                                   80 عدد
4-وان                                     40 عدد
5-سینک آبدارخانه                       2  عدد
6-سینک ظرفشویی                    10 عدد
7-ماشین رختشویی                    5 عدد
حل :

حداکثر مصرف آبگرم =80×3+6×10+80×100+40×20+2×20+10×30+5×150=10910 [GPH]
قدار واقعی مصرف آبگرم  =10910×0.35=3820 [GPH]
حجم منبع گالن= 10910×0.35×0.8=3055
بار حرارتی آبگرم مصرفی = 3820×8.33×(140-60)=2545648 [Btu/hr]
در مورد این ساختمان باید حجم محاسبه شده برای منبع ذخیره ( گالن 3055 ) را بین چند منبع تقسیم نمود.
مثال 3 : در یک کارخانه تعداد 9 دوش ، 200 دستشویی و توالت خصوصی، 20 دستشویی و توالت عمومی و یک ماشین ظرفشویی وجود دارند.مصرف واقعی، حجم منبع و بار حرارتی آبگرم مصرفی را محاسبه نمایید. دمای آب شهر و آبگرم مصرفی به ترتیب 60 F و 140 F در نظر گرفته شود.
حل :
حداکثر مصرف آبگرم = 9×300+200×3+20×12+20×15+1×100=3940[GPH]
مقدار واقعی مصرف آبگرم =3940×0.60=2364 [GPH]
حجم منبع آبگرم =3940×0.60×1=2364 [GAL]
بار حرارتی آبگرم مصرفی  =2364×8.33×(140-60)=1575370  [Btu/hr]
در پایان مجددا تاکید می نماییم که ما در مجموعه بزرگ مشهد بخار تمام تلاش خود را به کار گرفته ایم تا بتوانیم تمام تجهیزات تاسیساتی از جمله انواع مبدل حرارتی را با ارزانترین قیمت و تا 20% تخفیف ویژه و زیر قیمت سایر شرکت های فعال در ایران تامین نموده و بدون واسطه تقدیم مشتریان نماییم.
